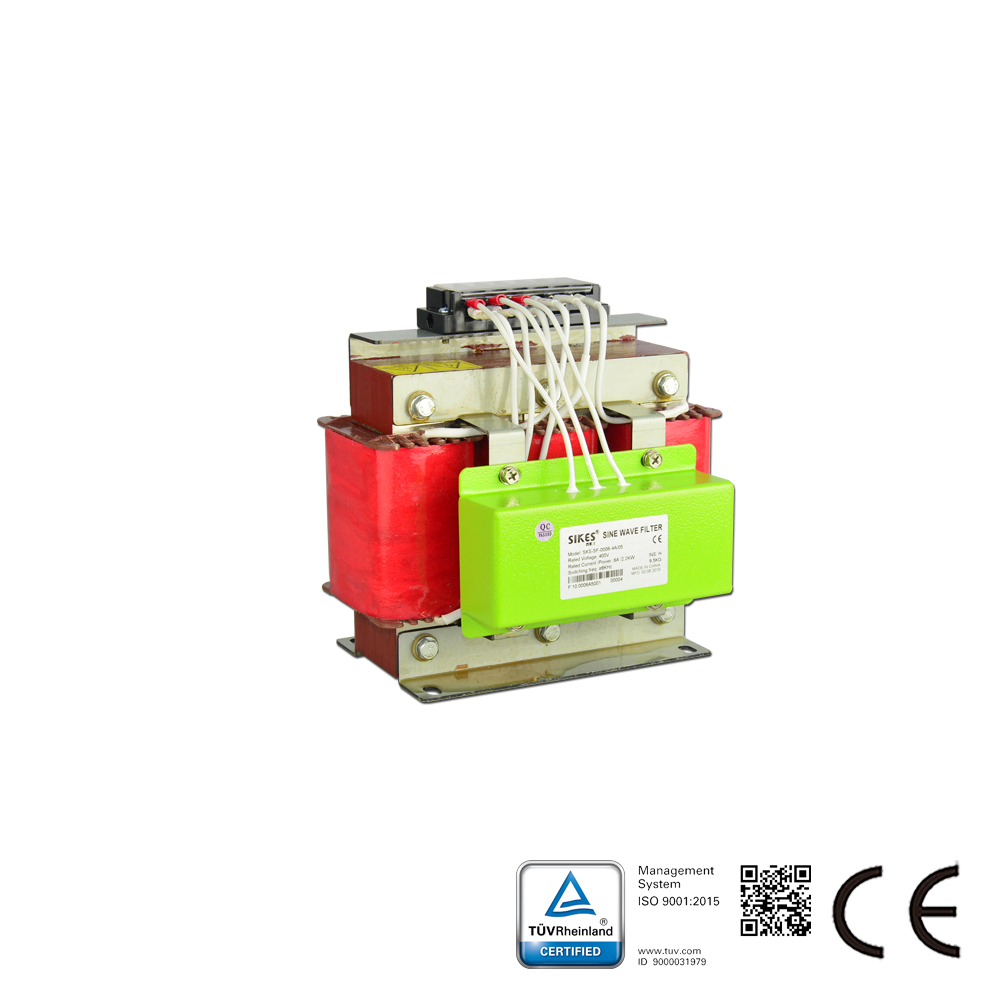

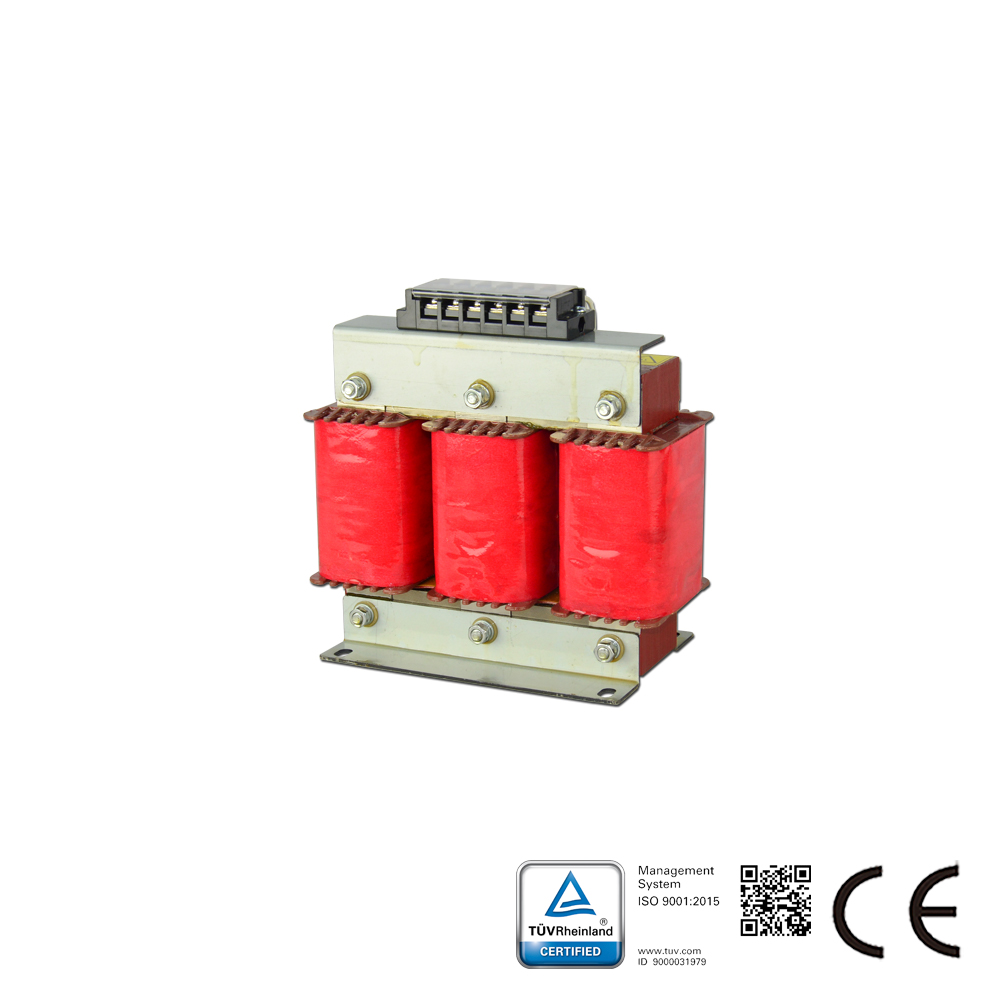

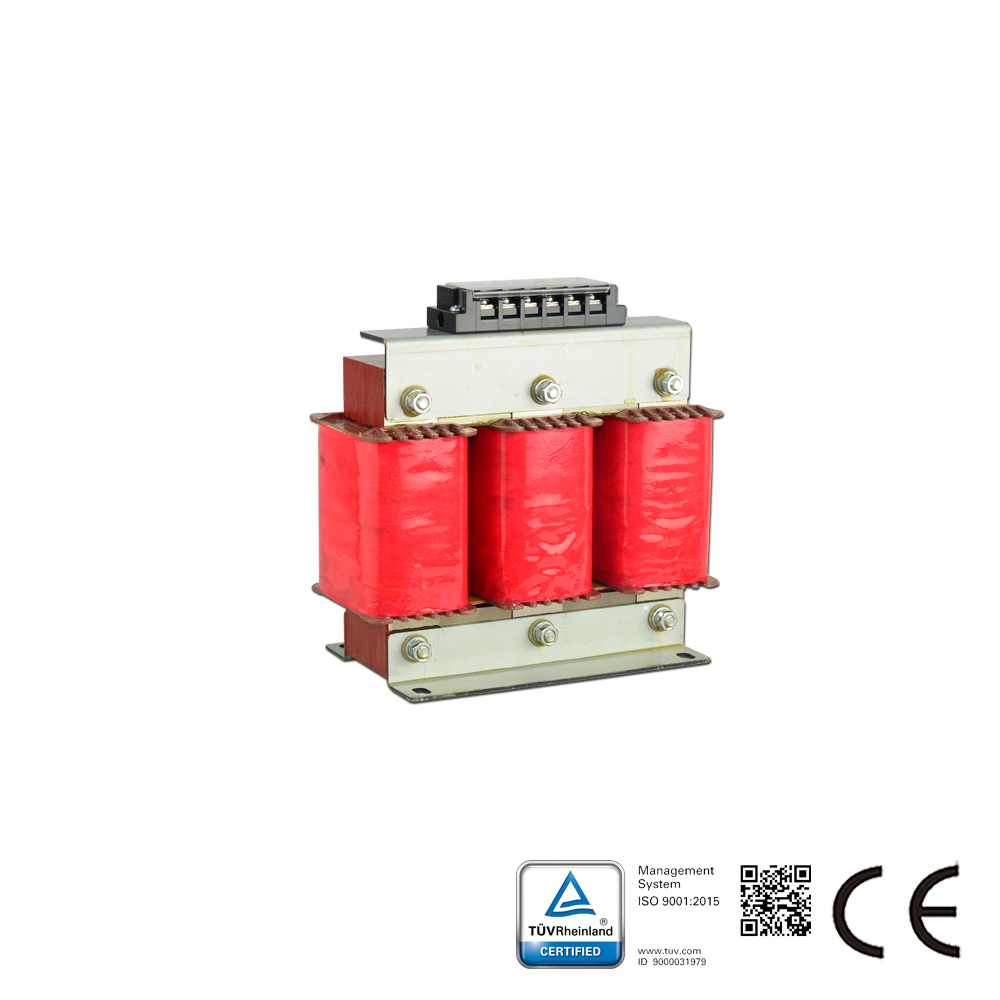

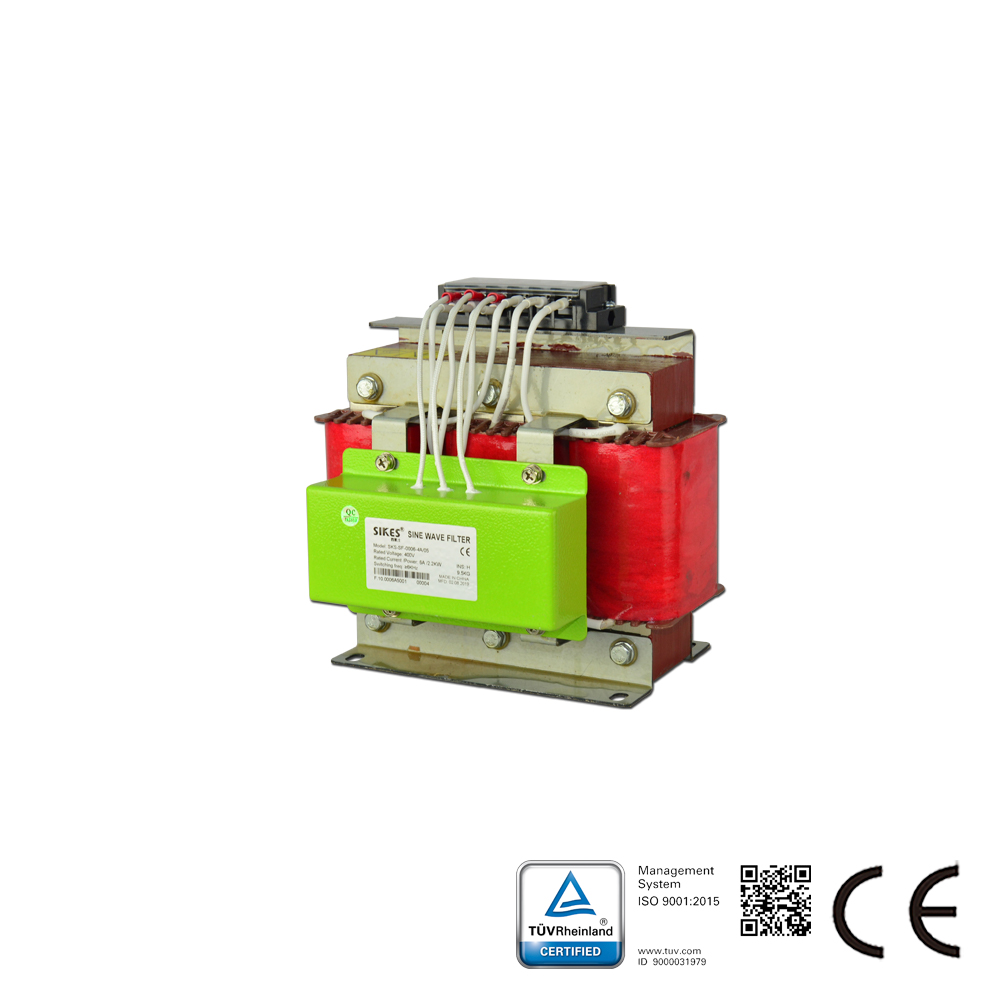

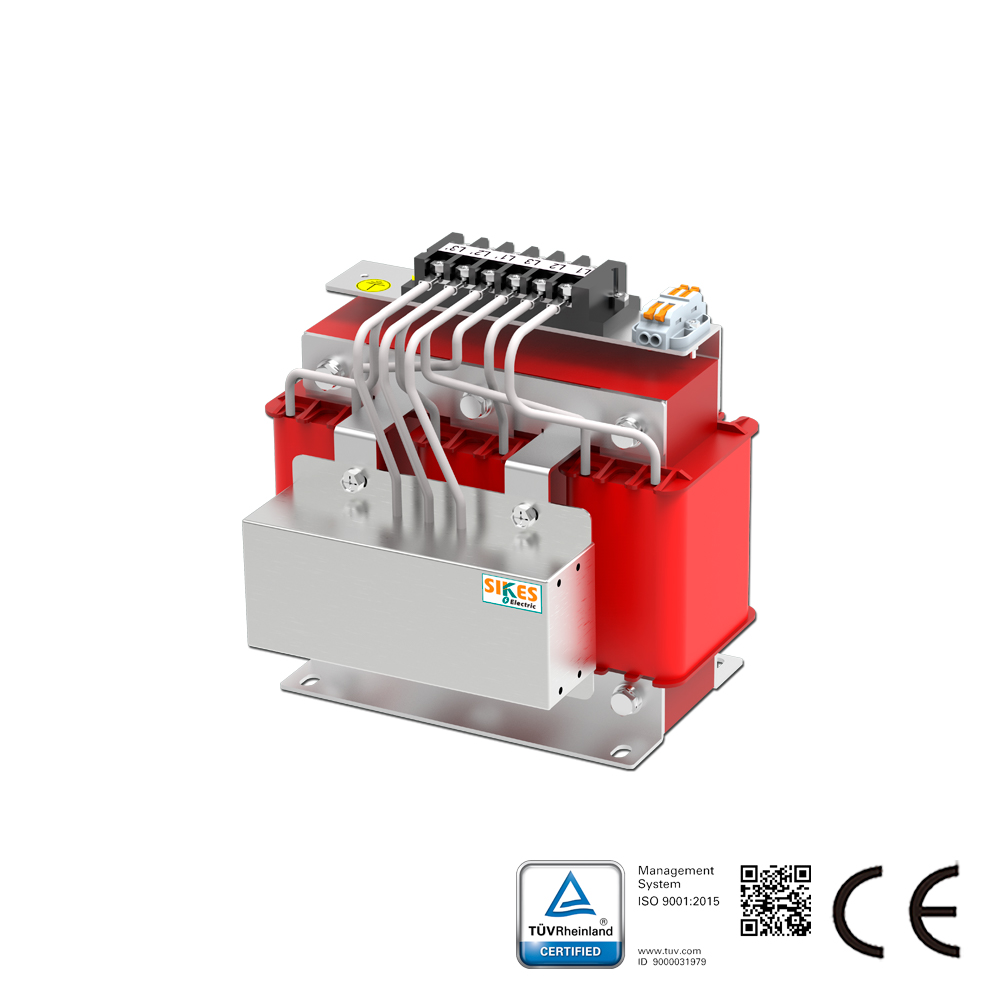

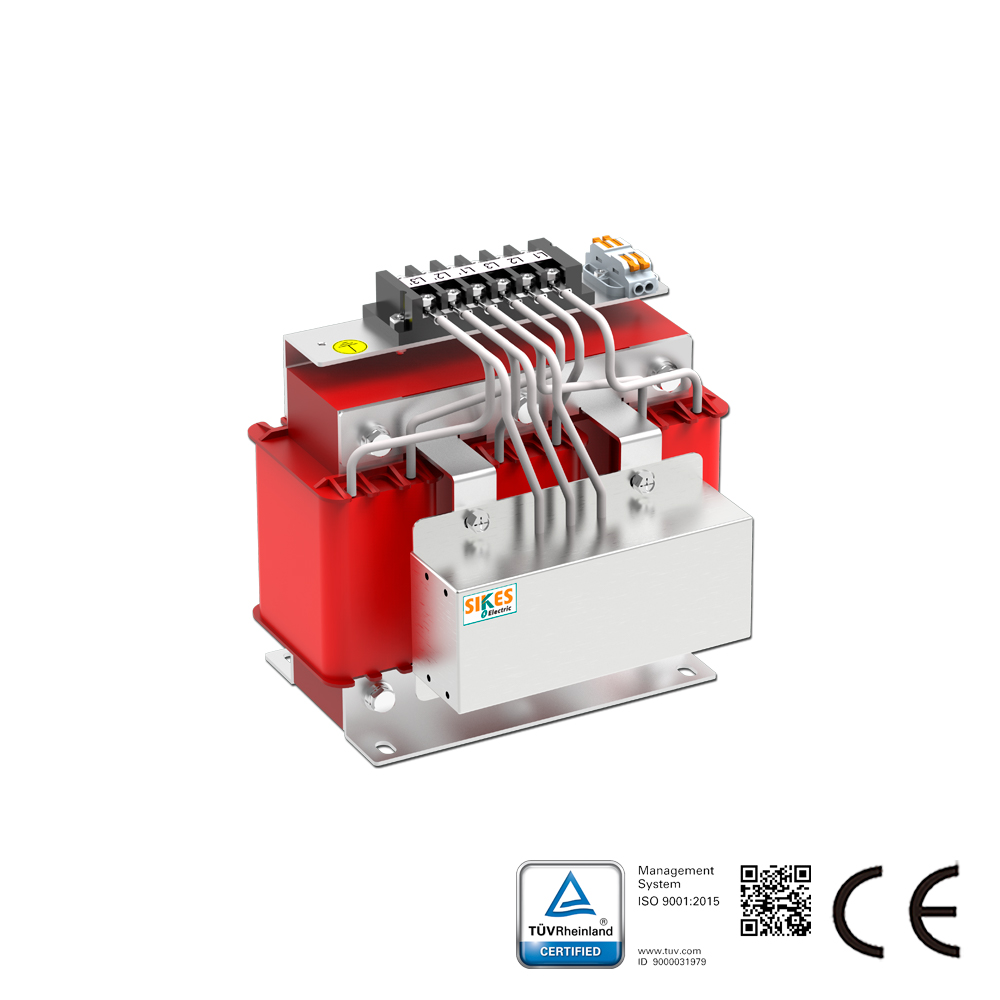

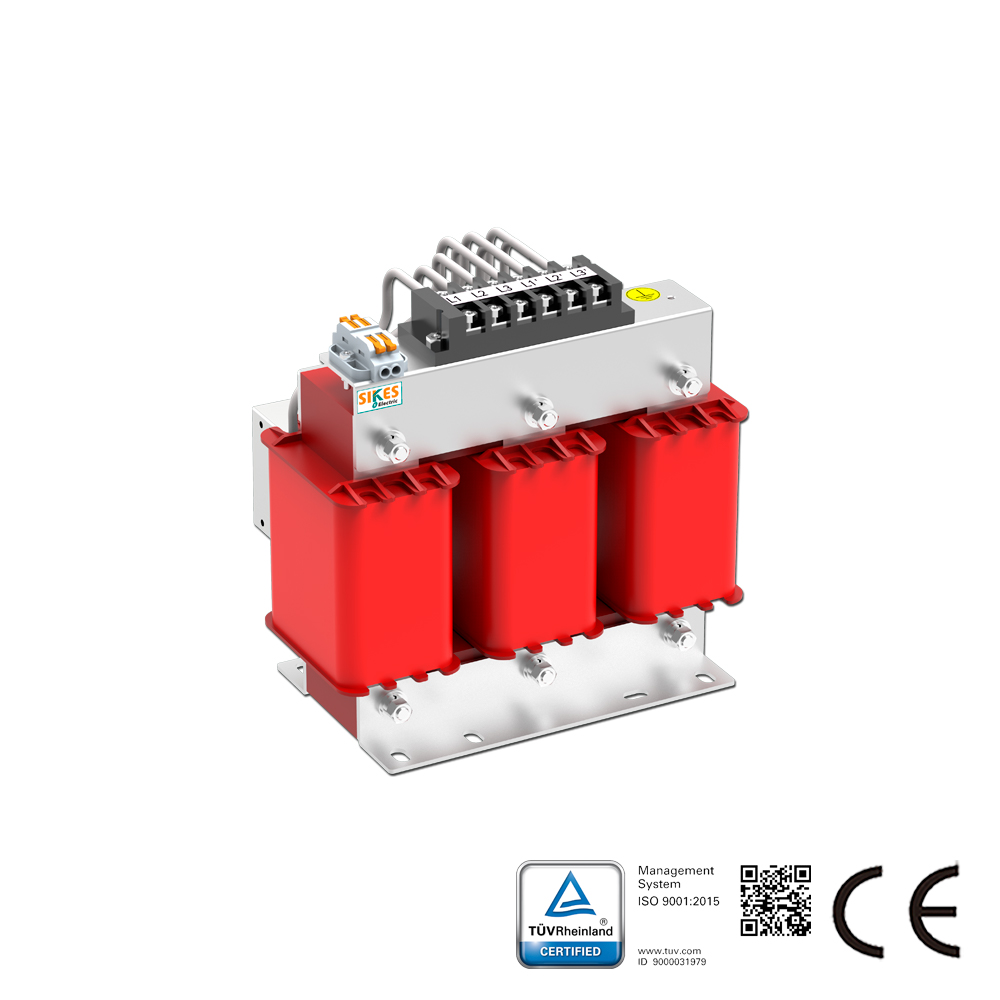

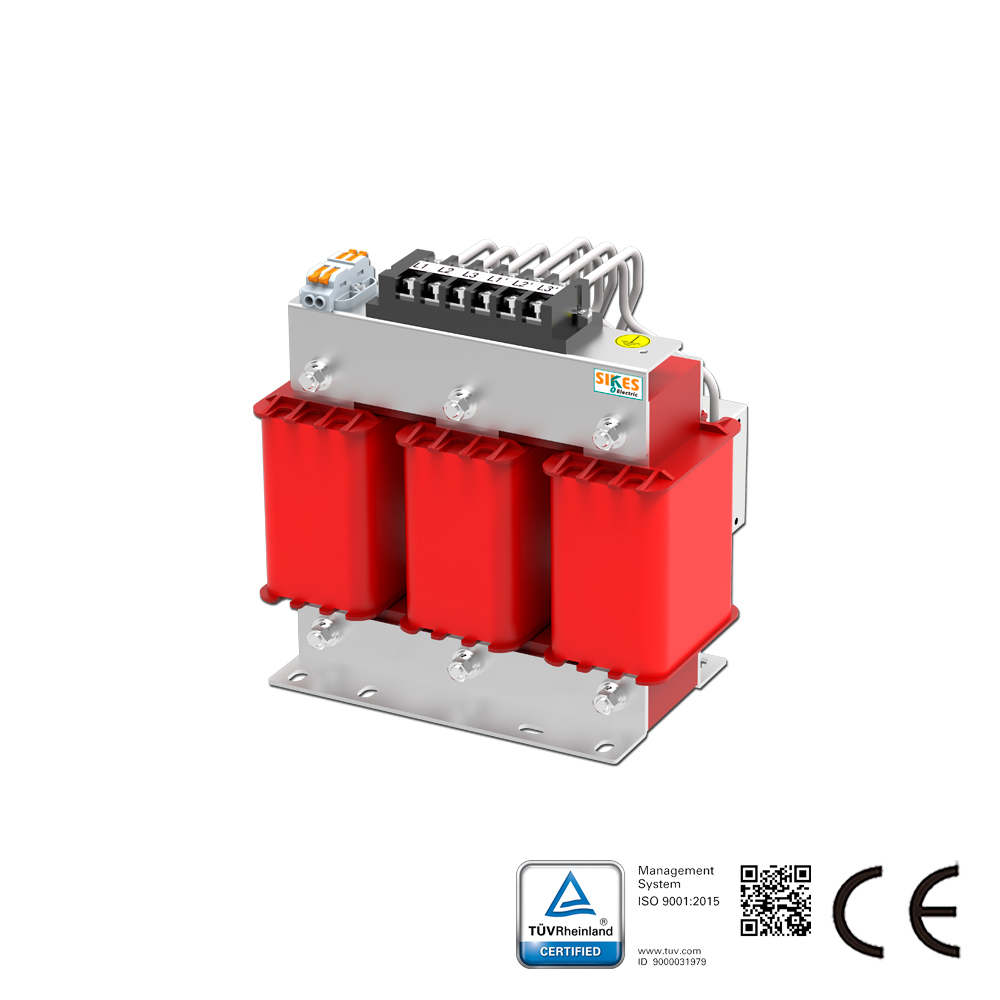

정현파 필터, 정격 전류 6A 2.2kW, 새로운 디자인

모델:SKS-SF-0006-4A/05

사인파 필터 설명: SWF 시리즈 사인파 필터는 모터 드라이브의 PWM 출력 신호를 잔류가 적은 부드러운 사인파로 변환합니다. 긴 케이블(50미터 이상)의 분산 커패시턴스와 인덕턴스로 인한 공진 현상을 줄입니다. 높은 dv/dt로 인한 과도한 모터 전압을 제거합니다. 필터 적용을 통해 모터 소음을 줄입니다. 모터 수명을 연장합니다. 모터 절연을 보호합니다. 전송 거리를 늘립니다. 이 필터를 적용하면 일반 모터가 가변 주파수 모터를 대체할 수 있습니다. 사인파 필터 특성: VSD 시스템(특히 인버터 또는 스위칭 전원 공급 장치)의 다양한 서보 모터용 Sikes 사인파 필터는 인버터의 PWM 출력 전압을 변경하고 거의 정현파 전압을 생성하도록 설계되었습니다.

제품 및 솔루션 문의

실시간 채팅

정격 전류 범위 (A)	6
정격 전압 범위 (V)	400
상	3상
전력 범위 (kW)	2.2
스위칭 주파수	≥6kHz

제품 상세

사인파 필터 설명:

SWF 시리즈 사인파 필터는 모터 드라이브의 PWM 출력 신호를 잔류가 적은 부드러운 사인파로 변환합니다.
긴 케이블(50미터 이상)의 분산 커패시턴스와 인덕턴스로 인한 공진 현상을 줄입니다.
높은 dv/dt로 인한 과도한 모터 전압을 제거합니다.
필터 적용을 통해 모터 소음을 줄입니다.
모터 수명을 연장합니다.
모터 절연을 보호합니다.
전송 거리를 늘립니다.
이 필터를 적용하면 일반 모터가 가변 주파수 모터를 대체할 수 있습니다.

사인파 필터 특성:

VSD 시스템(특히 인버터 또는 스위칭 전원 공급 장치)의 다양한 서보 모터용 Sikes 사인파 필터는 인버터의 PWM 출력 전압을 변경하고 거의 정현파 전압을 생성하도록 설계되었습니다.

기능 및 특징

사인파 필터 기술 데이터
정격 전압 범위: 3×380~500VAC±10%
모터 주파수: 0~120Hz
스위칭 주파수: ≧4kHz
잔류 리플 전압: THDv<5% 정격 전류 시 전압 강하: ≦10%(50Hz) 모터 케이블 길이: 최대 2000m 운전 모드: 실내 연속 운전 정격 모터 드라이브 입력 전력: 3.7kW~630kW 효율: 정격 선간 전압 및 전력 시 98~99% 과부하 내량: 150% 60초, 120% 60분 시험 전압: 2240VDC, 2초(선간) / 2720VDC, 2초(선-케이스) 절연 내력: AC4000V/5mA/60초 절연 저항: 코어-권선, ≧100MΩ(DC1000V) 기후 등급(IEC60068-1): 25/100/21 보호 등급: IP30(요청 시 IP40/IP54), 실내: IP20 냉각 방식: 내부 강제 공랭 부하 유형: 일반 모터 부하, 표준 승압 변압기, 기타 선형 부하 사인파 필터 기술 기준 커패시터: CEI EN 60831-1/2, IEC 831-1/2 장비: CEI EN60439-1, IEC 439-1, IEC 60939
