한국어 | 정격 전류 범위 (A) | 72 |
| 정격 전압 범위 (V) | 400 |
| 운전 주파수 | 50 Hz |
| 상 (Phase) | 3상 |
| 전력 범위 (KW) | 37 |
| THDi | <10% |
| 광학 방식 | 수동형 |
-
원하는 제품을 찾지 못하셨나요?
조회수: 375
| 정격 전류 범위 (A) | 72 |
| 정격 전압 범위 (V) | 400 |
| 운전 주파수 | 50 Hz |
| 상 (Phase) | 3상 |
| 전력 범위 (KW) | 37 |
| THDi | <10% |
| 광학 방식 | 수동형 |

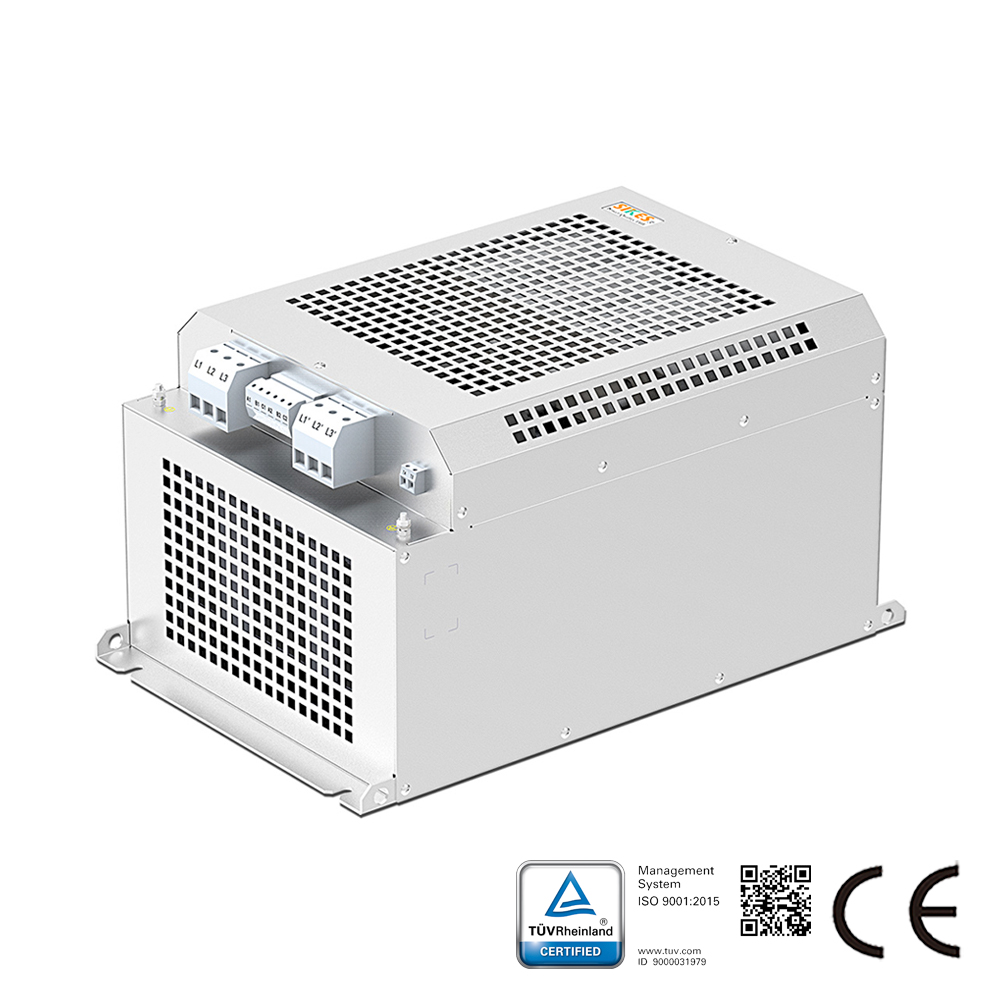

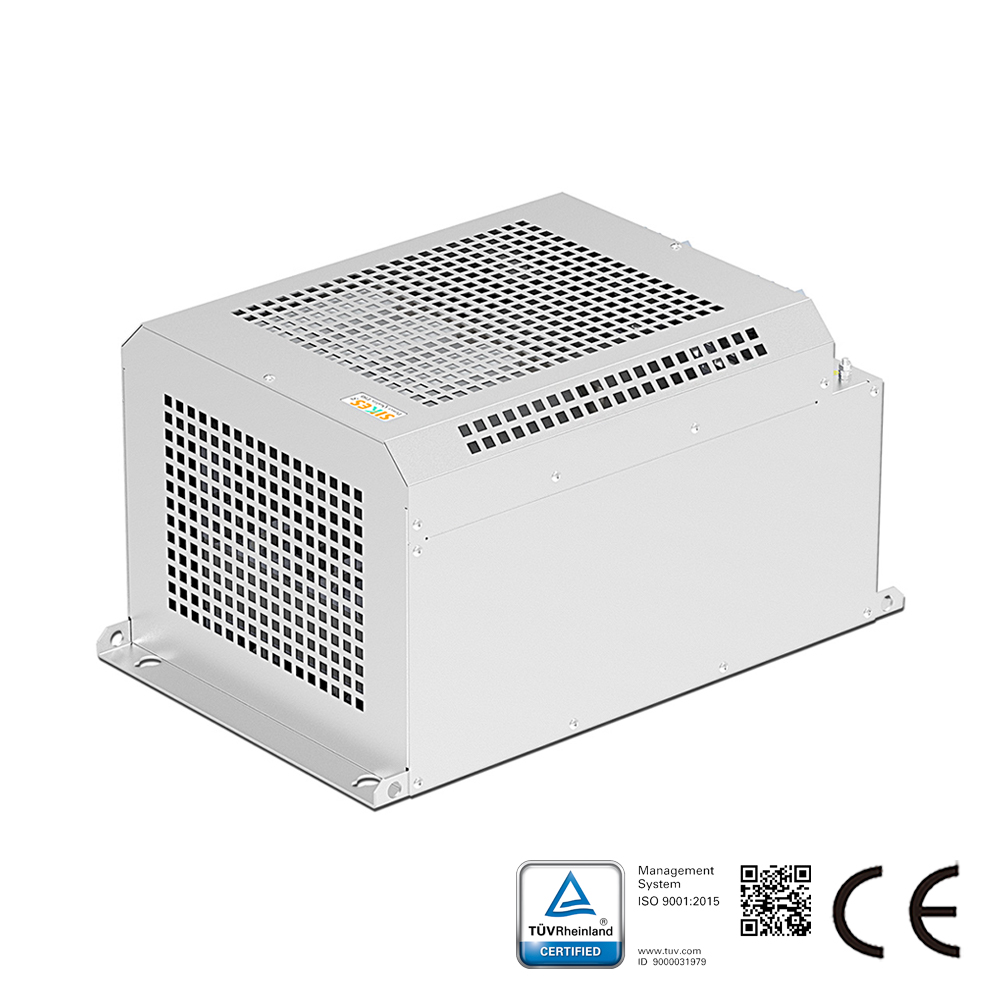

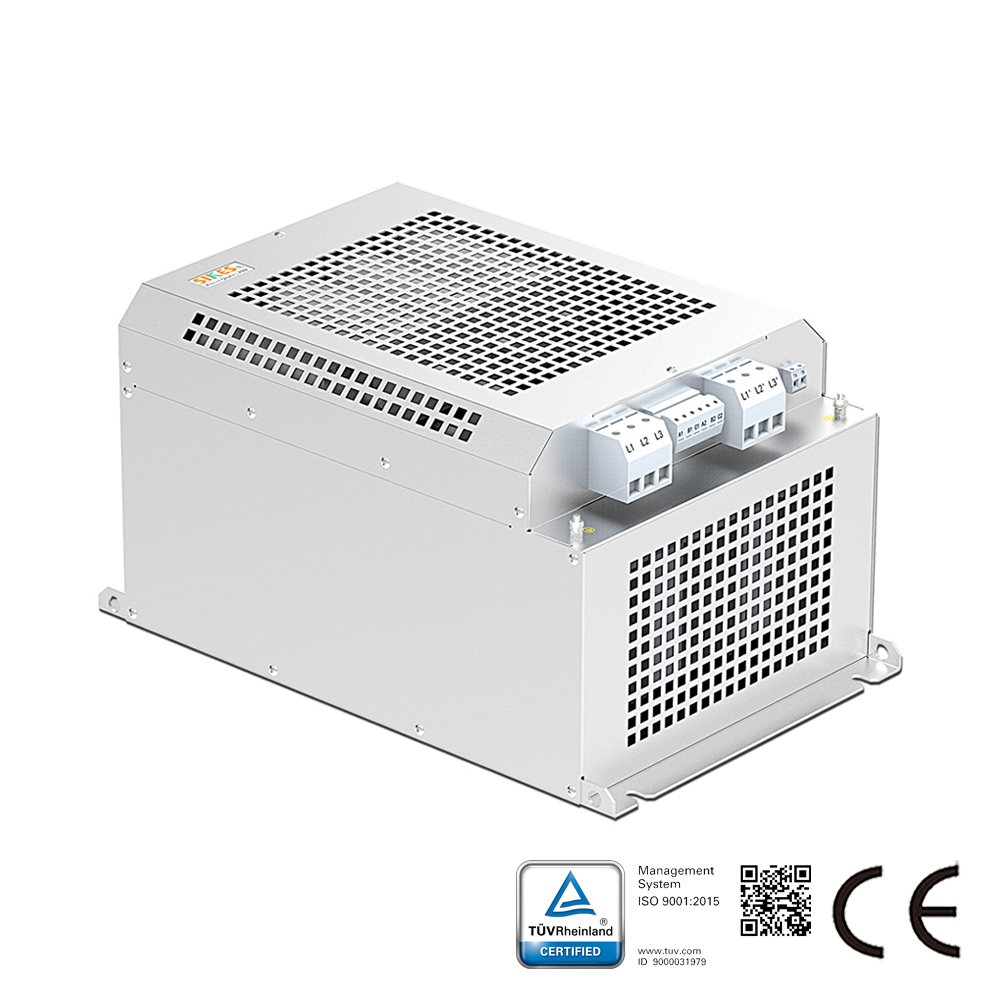

SIKES 수동 고조파 필터 PIHF 시리즈는 ABB 저압 AC 드라이브(ACS510, ACx550, ACx580, ACS880) 전 출력 범위에 정합되도록 설계되었습니다.
고조파 필터 PIHF는 비용 효율적인 고조파 솔루션입니다. 기존의 고조파 트랩 필터와 비교하여 PIHF는 더 작은 설치 면적과 더 높은 고조파 저감 성능을 제공합니다.
ABB 저압 드라이브 전단에 연결 시, 전부하 조건에서 전원 측으로 유입되는 고조파 전류 왜곡률을 총 고조파 전류 왜곡률(THD) 10% 이하로 저감합니다. (시스템 요구사항: THVD < 2%, 선간 전압 불평형 < 1%)
98% 이상의 효율을 갖춘 수동 고조파 필터 PIHF는 특히 ABB 저압 드라이브(ACS510, ACx550, ACx580, ACS880 전 출력 범위)에 대해 비용 효율적이고 매우 견고한 고조파 솔루션을 제공합니다.
독립형 옵션으로 제공되는 고급 고조파 필터는 기존 패널 공간에 쉽게 통합될 수 있는 콤팩트한 하우징을 특징으로 하며, 주파수 변환기의 최소한의 조정만으로도 개조 적용에 적합합니다.
사양
선간 전압: 380-415 VAC (50 Hz)
인클로저 등급: IP00
과부하 전류: 60초 동안 160%
효율 > 0.98
실효 역률
50% 부하 시 0.85
100% 부하 시 0.99
주변 온도: 디레이팅 없이 -25°C ~ 45°C (-13°F ~ 113°F)
특징 및 장점:
ABB 저압 드라이브와의 정합 성능을 위해 설계됨
사용자 친화적인 시동; 조정 불필요
정기 유지보수 불필요
다음 전류 왜곡 한계 지침을 충족하도록 설계됨:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
